数据配置

数据配置是组态编辑器中的核心功能之一，通过将设备数据与画布元素关联，可以创建出动态、交互的组态画面。本文将详细介绍数据配置的各个方面，包括前置条件、数据源配置、功能配置、事件配置和动效配置等。

1. 前置条件

前置条件配置允许您为组件添加条件判断逻辑，只有当满足特定条件时，组件才会执行相应的功能或显示特定的效果。 ps:流动条组件独有

1.1 配置入口

1. 选择需要配置前置条件的画布元素
2. 在右侧属性面板中找到"前置条件"配置项
3. 开启"前置条件配置"开关
4. 点击设置图标打开前置条件配置弹窗

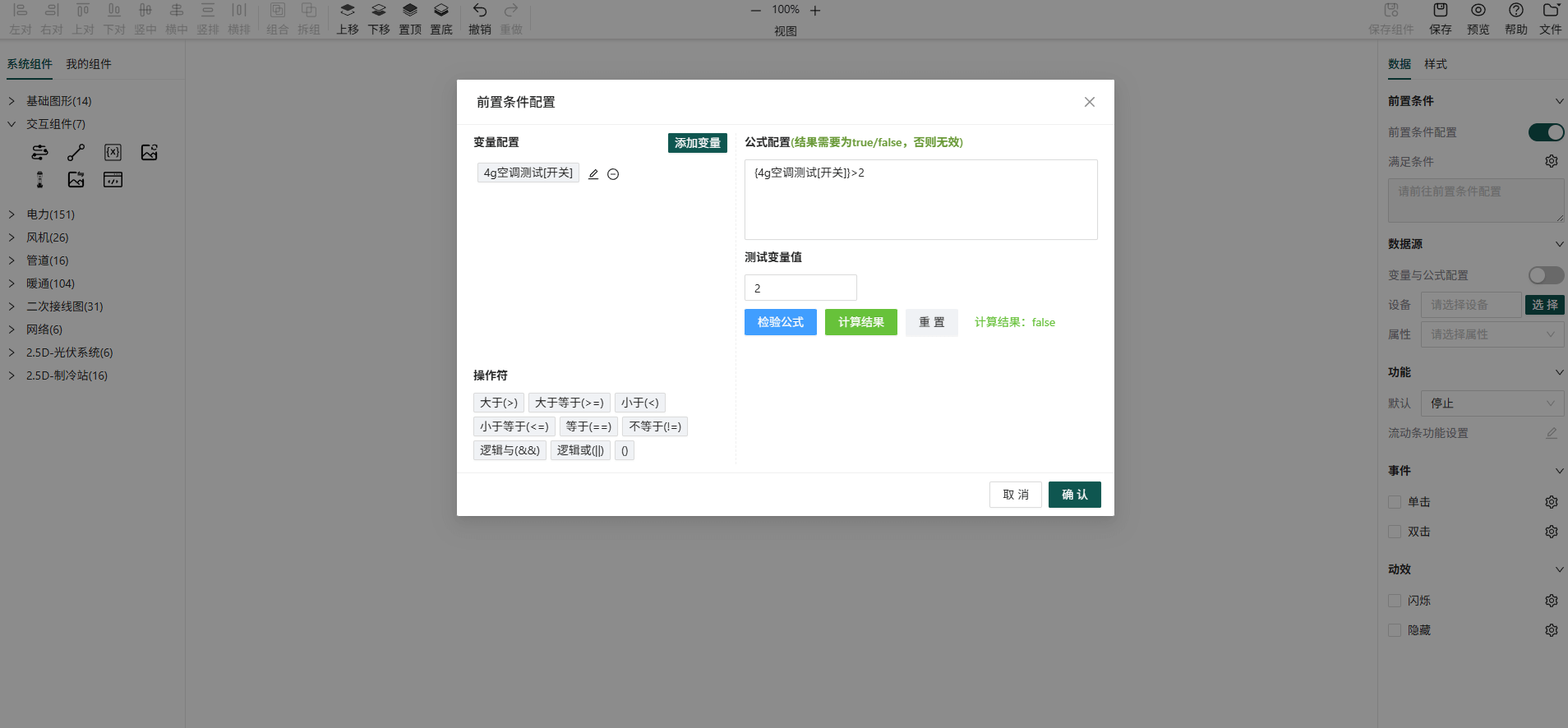

1.2 配置界面

前置条件配置弹窗包含以下主要元素：

• 变量配置：添加和管理用于条件判断的变量
• 公式配置：编写条件判断公式
• 测试变量值：测试公式的计算结果
• 操作符：提供各种比较和逻辑操作符

1.3 配置步骤

1. 点击"添加变量"按钮，选择设备和属性
2. 在公式输入框中编写条件判断公式，如：[4g空调测试开关]>2
3. 在"测试变量值"输入框中输入测试值，验证公式结果，结果需要为布尔值
4. 点击"确认"按钮保存配置

1.4 支持的操作符

• 比较操作符：大于(>)、大于等于(>=)、小于(<)、小于等于(<=)、等于(===)、不等于(!==)
• 逻辑操作符：逻辑与(&&)、逻辑或(||)
• 一般操作：括号()

1.5 使用场景

• 仅当设备温度超过阈值时显示警告
• 仅当设备处于运行状态时显示控制按钮
• 仅当多个条件同时满足时触发动作

2. 数据源配置

数据源配置允许您为图形绑定数据，可以选择单个设备的属性，也可以通过变量与公式配置进行数据计算。

2.1 单个设备属性配置

2.1.1 配置步骤

1. 选择需要配置数据源的画布元素
2. 在右侧属性面板中找到"数据源"配置项
3. 开启"数据源"开关
4. 点击"选择"按钮，打开设备选择模态框
5. 在模态框中可以通过搜索、筛选等方式查找设备
6. 选择一个设备，点击确定按钮
7. 在属性下拉框中选择要绑定的设备属性
8. 配置数据格式和显示方式

2.1.2 设备属性类型

选择设备后，系统会自动获取该设备的所有属性列表，包括：

• 设备基本信息：设备名称、型号、位置等
• 设备状态属性：运行状态、在线状态等
• 可控制属性：可以通过组态编辑器控制的属性
• 测量属性：设备采集的各种测量数据

2.2 变量与公式配置

变量与公式配置允许您通过多个设备变量进行计算，得到新的数据值。

2.2.1 配置入口

1. 选择需要配置变量与公式的画布元素
2. 在右侧属性面板中找到"数据源"配置项
3. 开启"变量与公式配置"开关
4. 点击公式内容右侧的设置图标，打开变量与公式配置弹窗

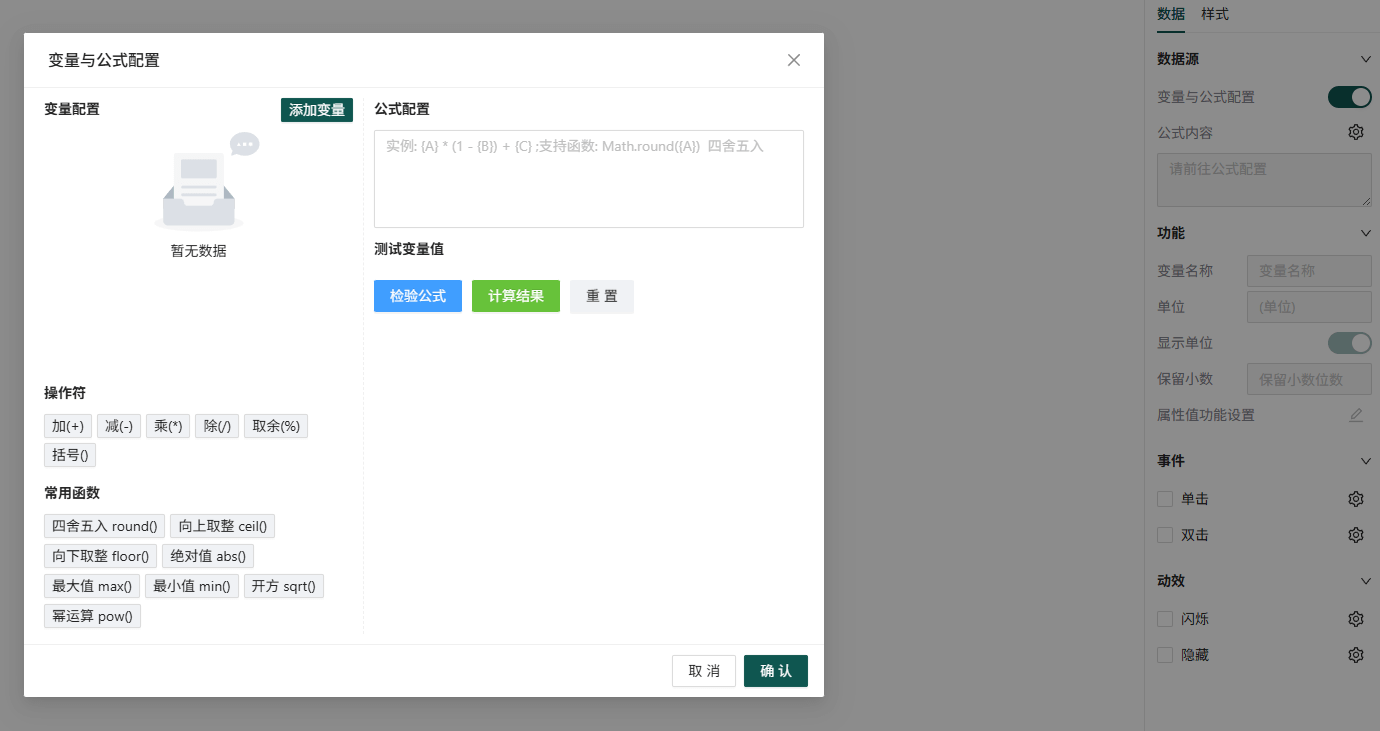

2.2.2 配置界面

变量与公式配置弹窗包含以下主要元素：

• 变量配置：添加和管理用于计算的变量
• 公式配置：编写数据计算公式
• 测试变量值：测试公式的计算结果
• 操作符：提供各种算术操作符
• 常用函数：提供常用的数学函数

2.2.3 配置步骤

1. 点击"添加变量"按钮，选择设备和属性
2. 在公式输入框中编写计算公式，如：{4g空调测试温度}*2
3. 支持使用算术操作符和常用函数
4. 在"测试变量值"输入框中输入要测试的变量值
5. 点击"检验公式"按钮，系统会检查公式语法是否正确
6. 点击"计算结果"按钮，系统会根据输入的测试值计算公式结果
7. 点击"确认"按钮保存配置

2.2.4 支持的操作符和函数

• 算术操作符：加(+)、减(-)、乘(*)、除(/)、取余(%)、括号()
• 常用函数：
  • 四舍五入 round()
  • 向上取整 ceil()
  • 向下取整 floor()
  • 绝对值 abs()
  • 最大值 max()
  • 最小值 min()
  • 开方 sqrt()
  • 幂运算 pow()

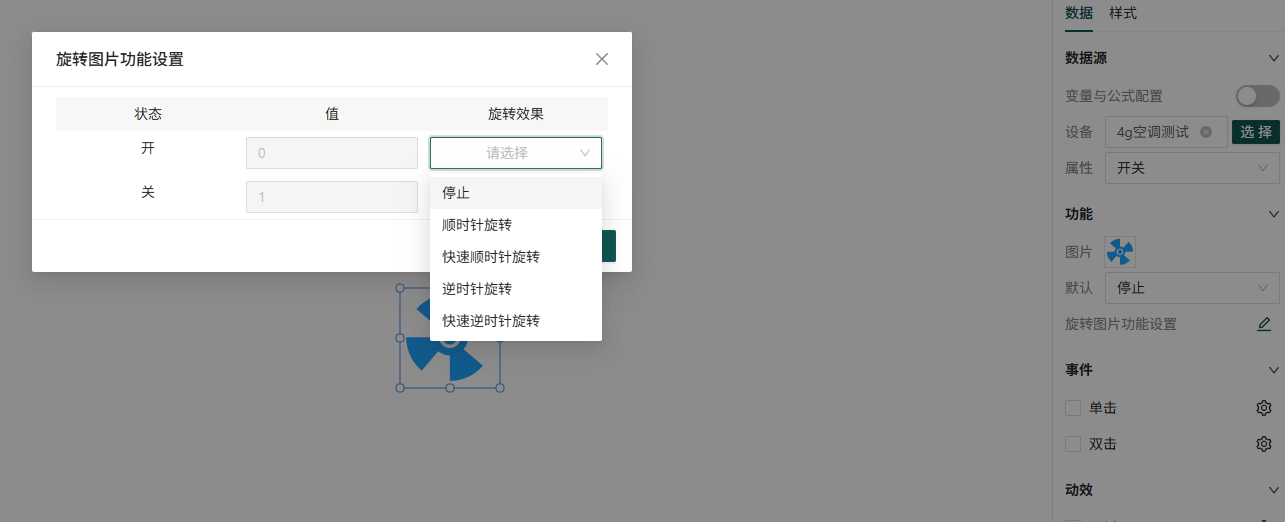

3. 功能配置

功能配置允许您根据绑定的数据设置图形的具体功能，不同类型的图形有不同的功能配置选项。

3.1 配置入口

1. 选择需要配置功能的画布元素
2. 在右侧属性面板中找到"功能"配置项
3. 根据图形类型，配置相应的功能参数
4. 可以设置默认值和动态值

3.2 常见功能配置

• 默认值设置：设置图形的初始状态值
• 动态值绑定：将图形功能与数据源绑定，实现动态变化
• 流动条功能设置：为线条添加流动动画效果
• 状态切换功能：根据数据值切换图形的不同状态
• 数值显示功能：在图形上显示绑定的数据值
  • 变量名称：变量名称，用于在预览中显示
  • 单位：可以选择是否显示数据单位
  • 显示单位：切换是否显示数据单位
  • 保留小数：可以设置显示的小数位数
  • 数据单位：可以添加自定义数据单位
  • 功能设置：不同的交互组件有不同的功能设置
• 颜色变化功能：根据数据值改变图形颜色

3.3 功能配置示例

不同的交互图形的功能配置会有区别，请根据具体需求进行配置。

示例：配置指示灯的状态显示

1. 在画布中添加一个指示灯组件
2. 配置数据源，选择设备和状态属性
3. 在功能配置中设置：
   • 当状态值为"1"时，显示为绿色（运行）
   • 当状态值为"0"时，显示为红色（停止）
4. 保存配置并预览效果

4. 事件配置

事件配置允许您为画布元素添加交互事件，实现点击元素时触发设备操作或打开数据面板等功能。

4.1 事件类型

• 点击事件：当用户点击画布元素时触发-选中才会触发
• 双击事件：当用户双击画布元素时触发-选中才会触发

4.2 事件动作

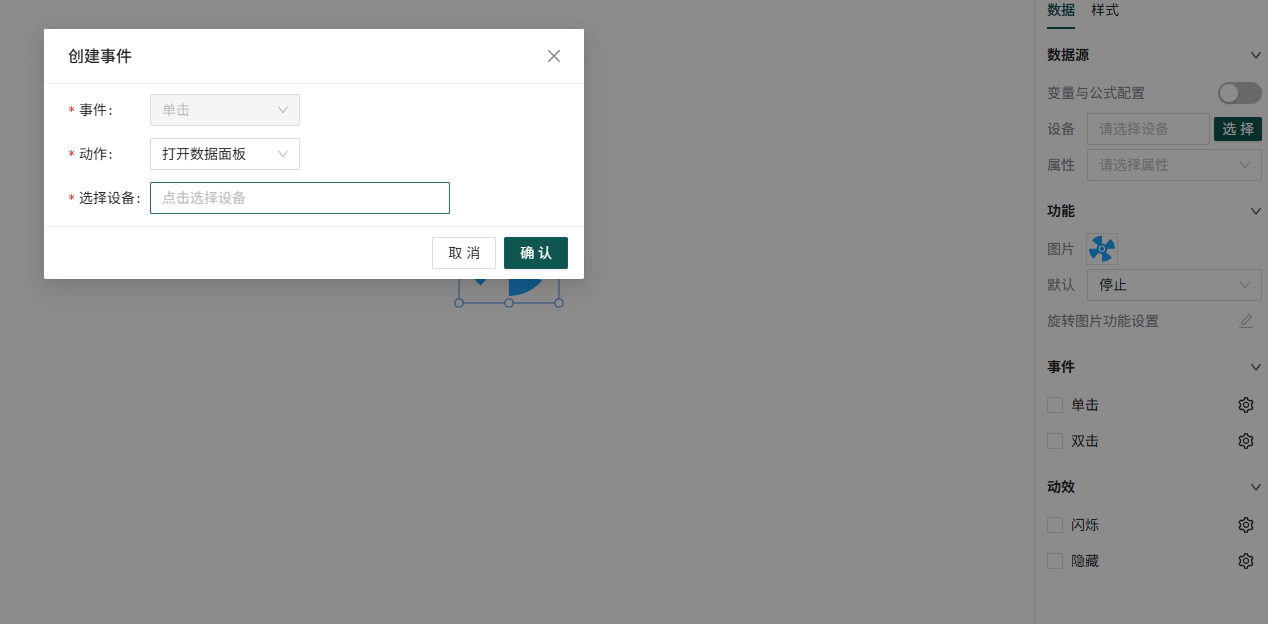

• 打开侧边数据面板：点击元素时打开设备数据面板

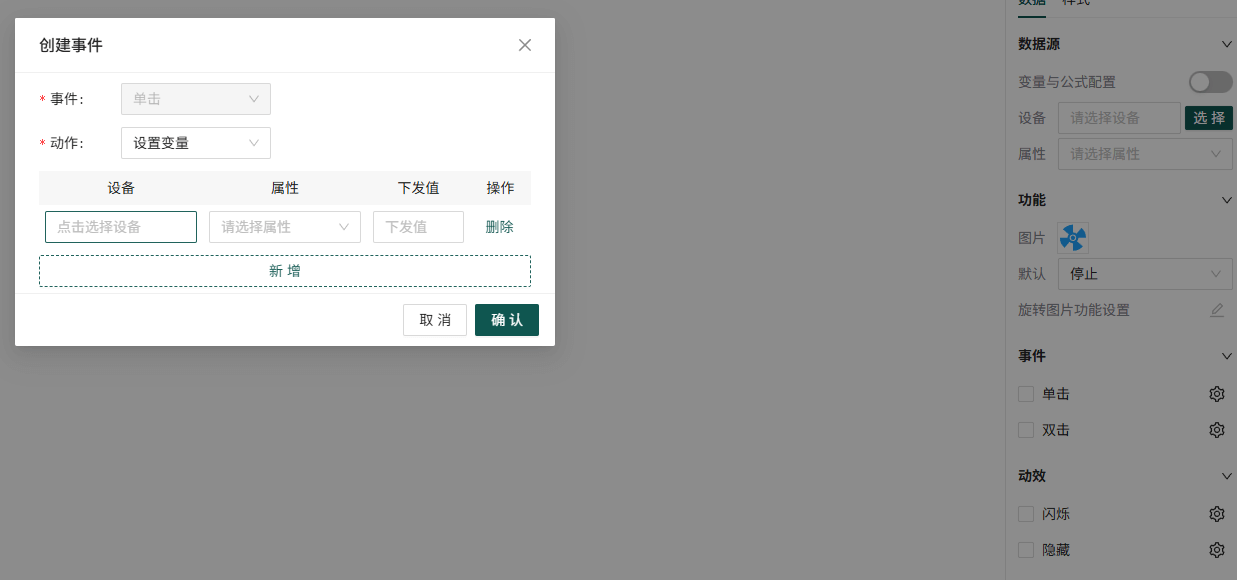

• 下发设备数据：点击元素时向设备下发控制指令，支持多个设备和属性



  1. 在事件配置中选择"下发设备数据"动作
  2. 点击"新增"按钮，添加控制指令
  3. 为每个控制指令选择设备和属性
  4. 设置控制值
  5. 可以添加多个控制指令，实现对多个设备和属性的批量控制

4.3 事件配置示例

示例 1：点击按钮控制设备开关

1. 在画布中添加一个按钮组件
2. 配置按钮的点击事件
3. 选择"下发设备数据"动作
4. 选择设备和开关属性
5. 设置控制值为"1"（开）
6. 同样的方式添加一个关闭按钮，设置控制值为"0"

示例 2：双击图表打开数据面板

1. 在画布中添加一个图表组件
2. 配置图表的双击事件
3. 选择"打开侧边数据面板"动作
4. 选择要显示的设备和属性
5. 点击保存完成配置

5. 动效配置

动效配置允许您为画布元素添加动画效果，根据设备数据动态改变元素外观。

5.1 效果类型

• 隐藏/显示：根据绑定的设备数据控制组件的显示或隐藏
• 闪烁效果：根据绑定的设备数据控制组件的闪烁效果

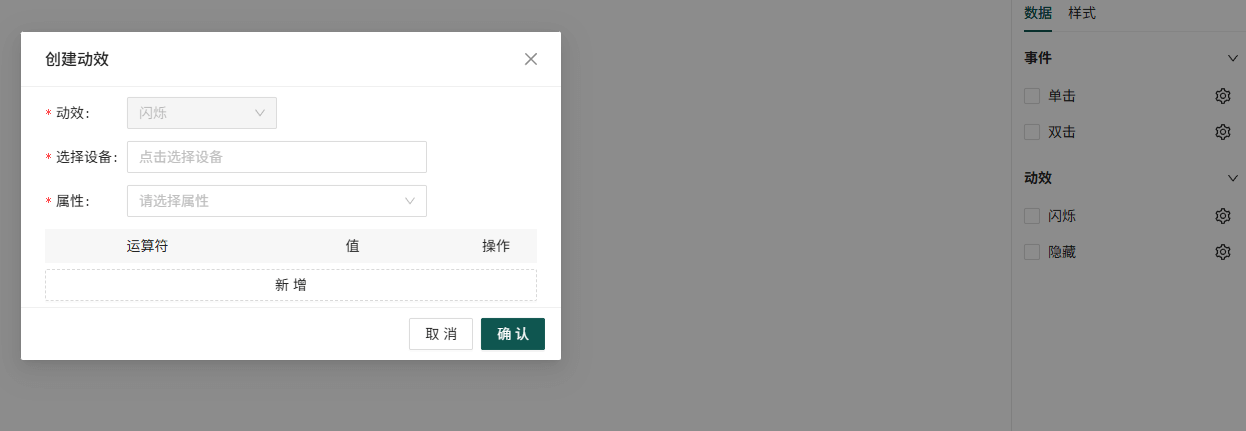

5.2 效果配置步骤

1. 选择需要配置动效的画布元素
2. 在右侧属性面板的"效果"配置项中点击"添加效果"
3. 选择效果类型（隐藏/显示或闪烁效果）
4. 配置效果触发条件
5. 设置效果参数
6. 可以添加多个效果，实现复杂的动态效果

5.3 效果配置示例

示例 1：数据超限时显示闪烁效果

1. 选择温度显示组件
2. 添加"闪烁效果"
3. 设置条件：当温度 > 80℃ 时开始闪烁
4. 保存配置并预览效果

示例 2：设备离线时隐藏组件

1. 选择设备状态显示组件
2. 添加"隐藏/显示"效果
3. 设置条件：当设备在线状态为"离线"时隐藏组件
4. 保存配置并预览效果

6. 数据配置技巧

6.1 快速配置

• 使用复制配置：可以复制一个元素的数据配置到另一个元素
• 使用模板：将配置好的数据关联保存为模板，方便后续使用
• 批量配置：选中多个元素，同时配置数据

6.2 性能优化

• 合理设置数据更新频率：根据设备数据变化频率设置合适的更新频率
• 减少不必要的数据绑定：只绑定必要的数据字段
• 优化效果配置：避免过度使用复杂的动画效果
• 使用缓存机制：对于不常变化的数据使用缓存

6.3 故障排除

• 检查设备连接：确保设备在线且网络连接正常
• 检查数据配置：确保数据源、字段选择正确
• 检查权限设置：确保有访问设备数据的权限
• 查看日志：通过浏览器控制台查看错误信息

7. 常见问题

7.1 为什么选择设备后没有属性列表？

• 检查设备是否在线
• 检查设备是否有可访问的属性
• 检查网络连接是否正常
• 检查设备权限设置

7.2 设备数据不更新怎么办？

• 检查设备是否在线
• 检查数据源配置是否正确
• 检查数据更新频率设置
• 检查网络连接是否正常
• 检查浏览器控制台是否有错误信息

7.3 如何批量配置设备？

• 选中多个元素
• 在右侧属性面板中配置设备数据源
• 配置会应用到所有选中的元素
• 对于更复杂的批量配置，可以使用脚本实现

7.4 如何实现多设备数据联动？

• 配置一个主设备的数据绑定
• 使用数据映射或脚本实现与其他设备的数据联动
• 可以通过事件配置实现多设备控制

7.5 公式计算结果不正确怎么办？

• 检查公式语法是否正确
• 检查变量名称是否正确
• 检查测试变量值是否合理
• 检查使用的操作符和函数是否符合预期

7.6 前置条件不生效怎么办？

• 检查前置条件开关是否开启
• 检查公式语法是否正确
• 检查变量名称是否正确
• 检查测试条件是否满足

8. 数据配置最佳实践

1. 设备命名规范：使用清晰、唯一的设备命名，方便后续查找和管理
2. 数据字段命名规范：使用清晰、易懂的数据字段命名
3. 合理设置数据更新频率：根据设备数据变化频率设置合适的更新频率
4. 使用分组管理设备：将设备按照功能或区域分组，方便管理
5. 添加适当的效果：根据实际需求添加效果，避免过度使用导致性能问题
6. 定期备份配置：定期备份数据配置，避免配置丢失
7. 测试和验证：在发布前充分测试数据配置效果
8. 文档化配置：记录重要的数据配置信息，方便后续维护
9. 合理命名变量：使用清晰、易懂的变量名称，方便后续维护
10. 简化公式逻辑：尽量使用简单的公式，避免过于复杂的计算
11. 测试公式效果：在配置过程中经常测试公式结果，确保计算逻辑正确
12. 合理使用前置条件：只在必要时使用前置条件，避免过多的条件判断影响性能

通过合理使用数据配置功能，您可以创建出功能丰富、动态交互的组态画面，实现对设备的有效监控和控制。数据配置是组态编辑器的核心功能之一，掌握好数据配置技巧对于创建高质量的组态画面至关重要。
